BIM-Downloads für Ihre Projektplanung
Building Information Modeling (BIM) ermöglicht Architekten, Ingenieuren und Generalunternehmern volle Transparenz zur Sicherung von Qualität und Profitabilität. Als etablierte Methode für digitales Bauen hat BIM eine neue Innovationswelle in der Bau- und Planungsbranche ausgelöst. BIM ist ein kollaborativer Prozess, bei dem nicht nur visuelle 3D-Modelle, sondern auch umfassende Informationen zu den physischen und funktionalen Eigenschaften eines Projekts integriert werden. In unserem Fall bedeutet das: detaillierte, datenbasierte Modelle unserer Schnelllauftore – inklusive aller relevanten technischen Spezifikationen.
Über dieses Downloadportal stellen wir Ihnen ausgewählte Produkte aus unserem vielfältigen Sortiment zur Verfügung. Die BIM-Daten unserer Schnelllauftore können in den gängigen Formaten Revit, ArchiCAD und AutoCAD heruntergeladen werden. Für spezifische Anforderungen oder Fragen rund um unsere BIM-Lösungen steht Ihnen unser BIM-Team gerne zur Verfügung. Schreiben Sie uns einfach an BIM@efaflex.com.
Anwendung
Einsatzbereich
Standardanwendung
EFA-SST® Therm
290291292
- Spiralvarianten: Rundspirale
- Max. Wärmedämmung mit EFA-THERM® Isolierlamellen
- Bis zu Windklasse 4 nutzbar
- Top Sicherheitseinrichtungen
- U-Wert: bis 1,4 W/m²K
- Standard-Baugrößen bis B=5.000 mm x H=5.100 mm
EFA-STT® Clear
320321322
- Spiralvarianten: Rundspirale
- Das Torblatt besteht teilweise aus kristallklarem Acrylglas
- Bis zu Windklasse 4 nutzbar
- Top Sicherheitseinrichtungen
- Standard-Baugrößen bis B=4.500 mm x H=5.100 mm
EFA-STR® Flex
330331332
- Spiralvarianten: Rundspirale
- Bis zu Windklasse 4 nutzbar
- Top Sicherheitseinrichtungen
- Standard-Baugrößen bis B=4.500 mm x H=5.100 mm
EFA-SST® Alux
340341342
- Spiralvarianten: Rundspirale
- Doppelwandige Alu-Lamellen
- Höchste Windbelastbarkeit bei Windklasse 5
- Top Sicherheitseinrichtungen
- Standard-Baugrößen bis B=5.000 mm x H=5.100 mm
EFA-SST® Efficient (RC2)
314
- Spiralvarianten: Rundspirale
- Schmale Zarge für beengte Einbausituation
- Kettenantrieb sichert minimalen Wartungsaufwand
- Resistance class 2 (Widerstandsklasse) nach DIN/TS 18194:2020 – RC 2
- Getestet und zertifiziert vom ift Rosenheim
- Öffnen bis zu 0,5 m/s
- Schließen bis zu 0,5 m/s
- Bis 150.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.000 mm x H=5.130 mm
EFA-SST® Essential
276
- Spiralvarianten: Rundspirale
- Als Außen- und Innentor geeignet
- Sehr gute Schall- und Wärmedämmung
- Bis zu Windklasse 4 nutzbar
- Öffnen bis zu 0,5 m/s
- Schließen bis zu 0,5 m/s
- Bis 100.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.500 mm x H=5.000 mm

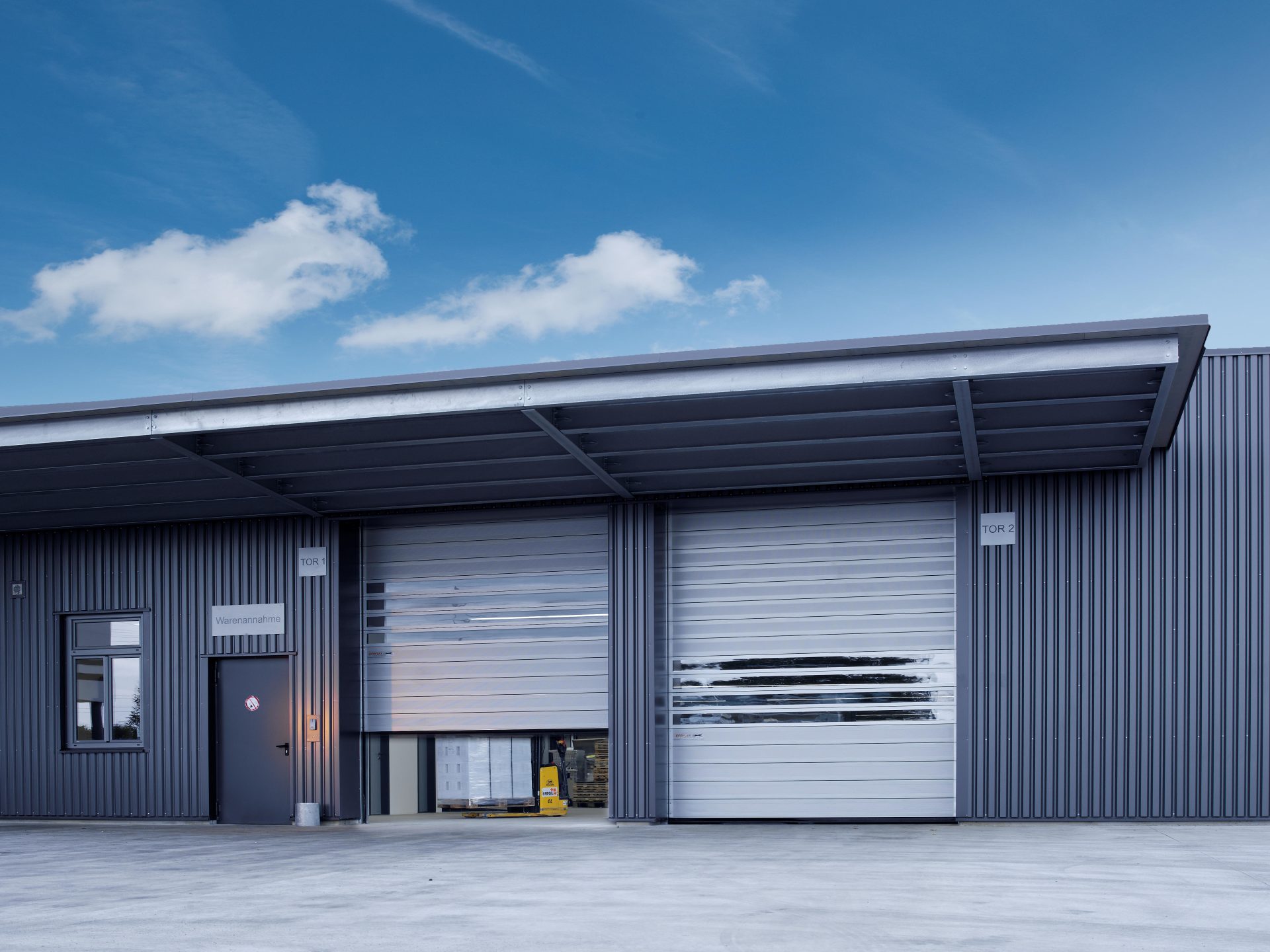

EFA-SST®
261262264268305
- Spiralvarianten: Rundspirale, Ovalspirale, Niedrigsturz
- Max. Wärmedämmung mit EFA-THERM® Isolierlamellen
- Höchste Windbelastbarkeit
- Öffnen bis zu 1,5 m/s
- Schließen bis zu 1,0 m/s
- Top Sicherheitseinrichtungen
- Bis 250.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=10.000 mm x H=12.000 mm
EFA-STT®
232247272
- Spiralvarianten: Rundspirale, Niedrigsturz
- Das Torblatt besteht aus 70% kristallklarem Acrylglas
- Höchste Windbelastbarkeit
- Öffnen bis zu 2,8 m/s
- Schließen bis zu 1,0 m/s
- Top Sicherheitseinrichtungen
- Bis 200.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=8.000 mm x H=7.800 mm
EFA-STR®
251277
- Spiralvarianten: Rundspirale, Niedrigsturz
- Höchste Windbelastbarkeit
- Öffnen bis zu 3,2 m/s
- Schließen bis zu 1,0 m/s
- Top Sicherheitseinrichtungen
- Bis 200.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=7.000 mm x H=6.000 mm
EFA-SST® ISO-60
270279
- Spiralvarianten: Rundspirale
- 60 mm starkes Torblatt
- Max. Wärmedämmung mit EFA-THERM® Isolierlamellen
- Öffnen bis zu 2,5 m/s
- Schließen bis zu 1,0 m/s
- Bis 250.000 Lastwechsel p.a.
- U-Wert: bis 0,8 W/m²K
- Standard-Baugrößen bis B=6.000 mm x H=6.000 mm
EFA-SRT® Premium
271-01
- Hochbelastbares Innentor
- Optional mit Anfahrschutz
- Öffnen bis zu 2,0 m/s
- Schließen bis zu 0,75 m/s
- Bis 150.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=5.000 mm x H=5.500 mm
EFA-SRT® ECO
274302
- Platzsparende Bauweise
- Optional mit Anfahrschutz
- Ideal für Fördertechnik
- Öffnen bis zu 2,0 m/s
- Schließen bis zu 1,0 m/s
- Bis 150.000 Lastwechsel p.a.
- Standard Baugrößen bis B=6.000 mm x H=7.000 mm

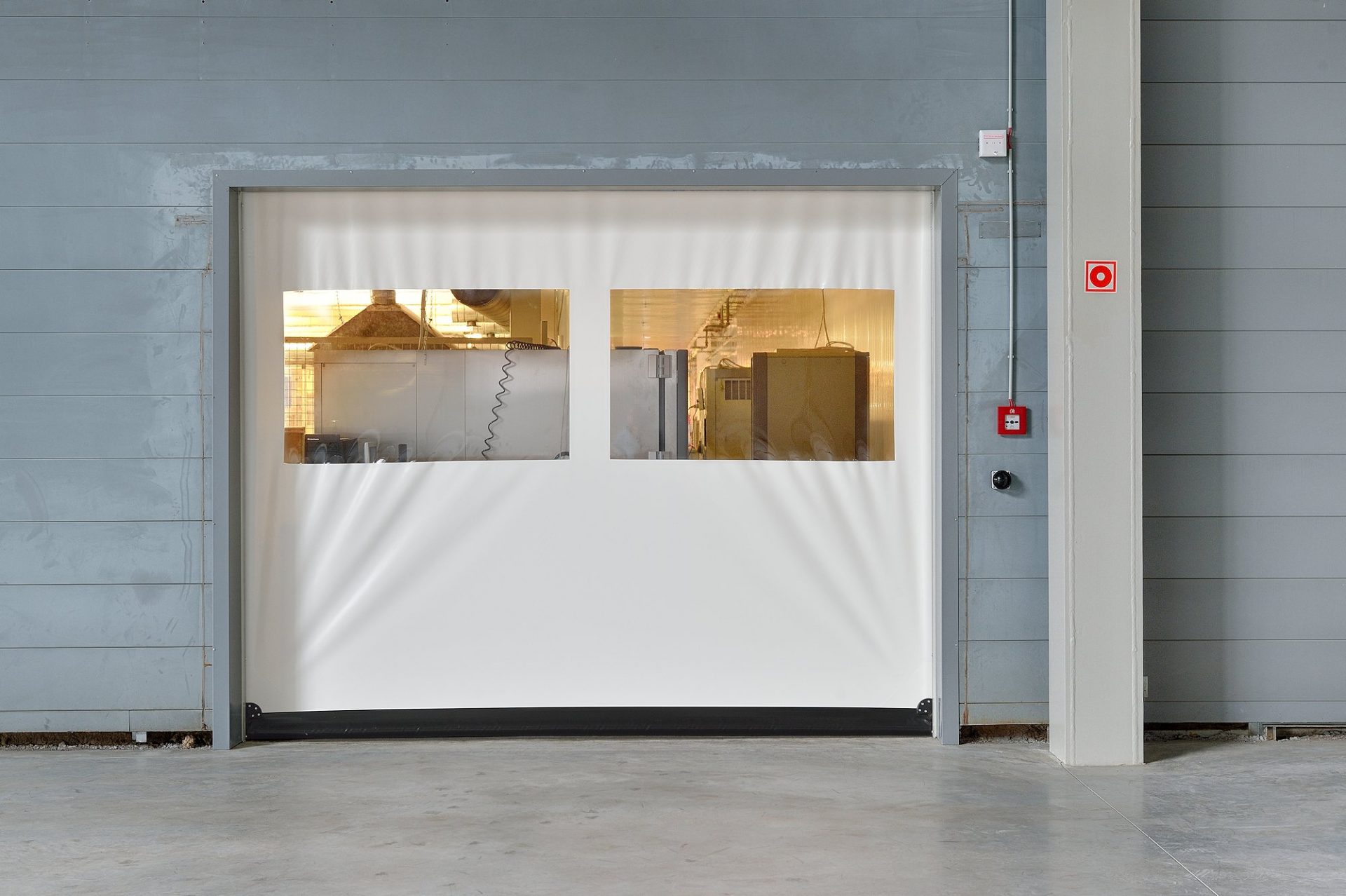

EFA-SRT® Soft Touch
282-01
- Mit Frequenzumformer
- Standardmäßig mit Anfahrschutz
- Standardmäßig mit selbstreparierenden Torbehang
- Torabschluss ist flexibel verformbar
- Öffnen bis zu 2,0 m/s
- Schließen bis zu 0,75 m/s
- Bis 150.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.000 mm x H=4.000 mm
EFA-SRT® EC
242-01
- Platzsparende Bauweise
- Einfache Reinigung
- Schräges Abschlussschild und Wickelwellenabdeckung
- In Edelstahlausführung
- Öffnen bis zu 2,0 m/s
- Schließen bis zu 0,75 m/s
- Bis 150.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.000 mm x H=4.000 mm

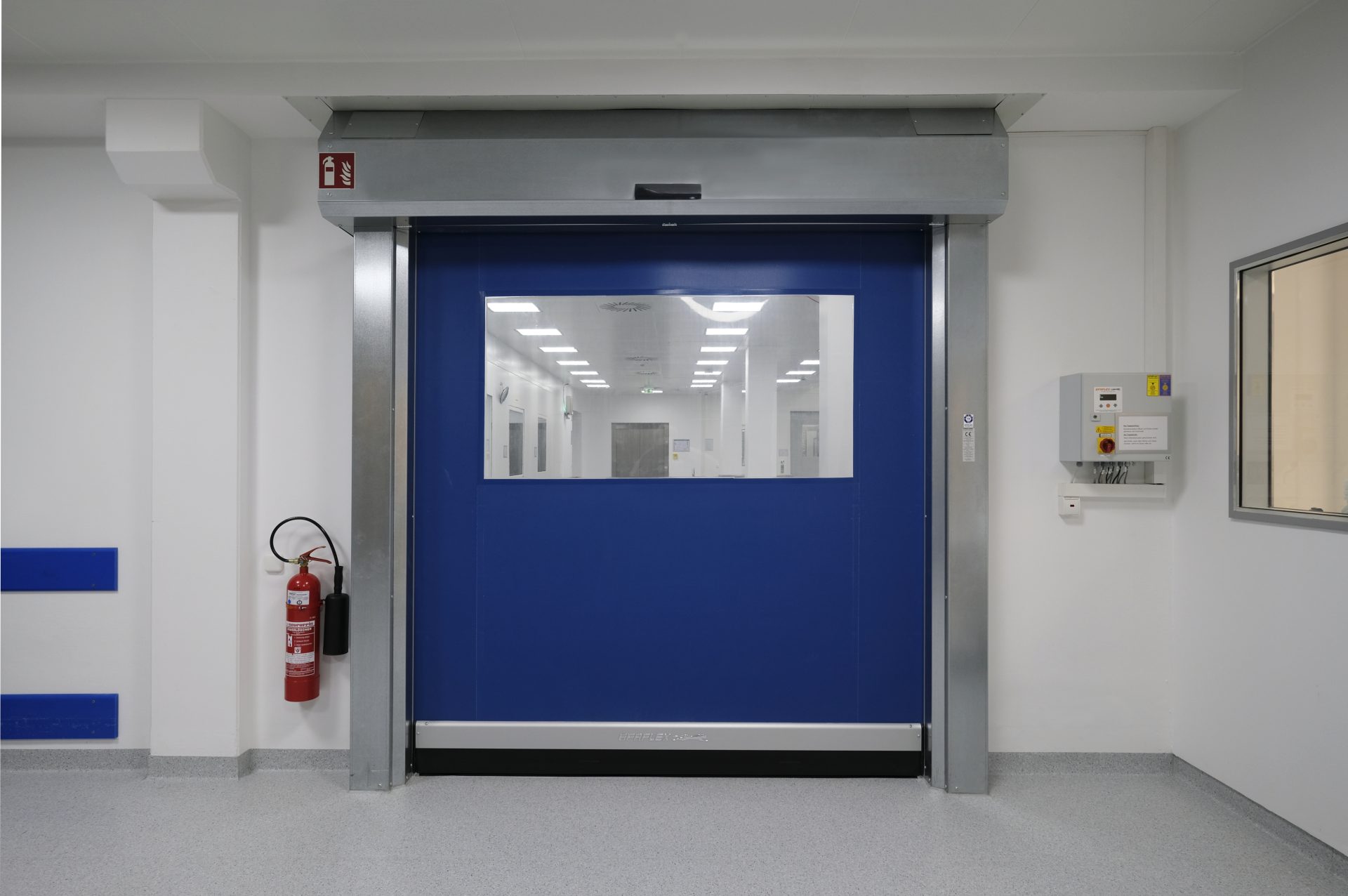

EFA-SRT® FR
280
- Lichtschranke in Kombination mit Schaltleiste als Standard
- Hohe Torblattspannung
- Transparenter PVC-Behang mit Warnstreifen in verschiedenen Farben
- Öffnen bis zu 2,6 m/s
- Schließen bis zu 0,75 m/s
- Bis 150.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.000 mm x H=5.000 mm

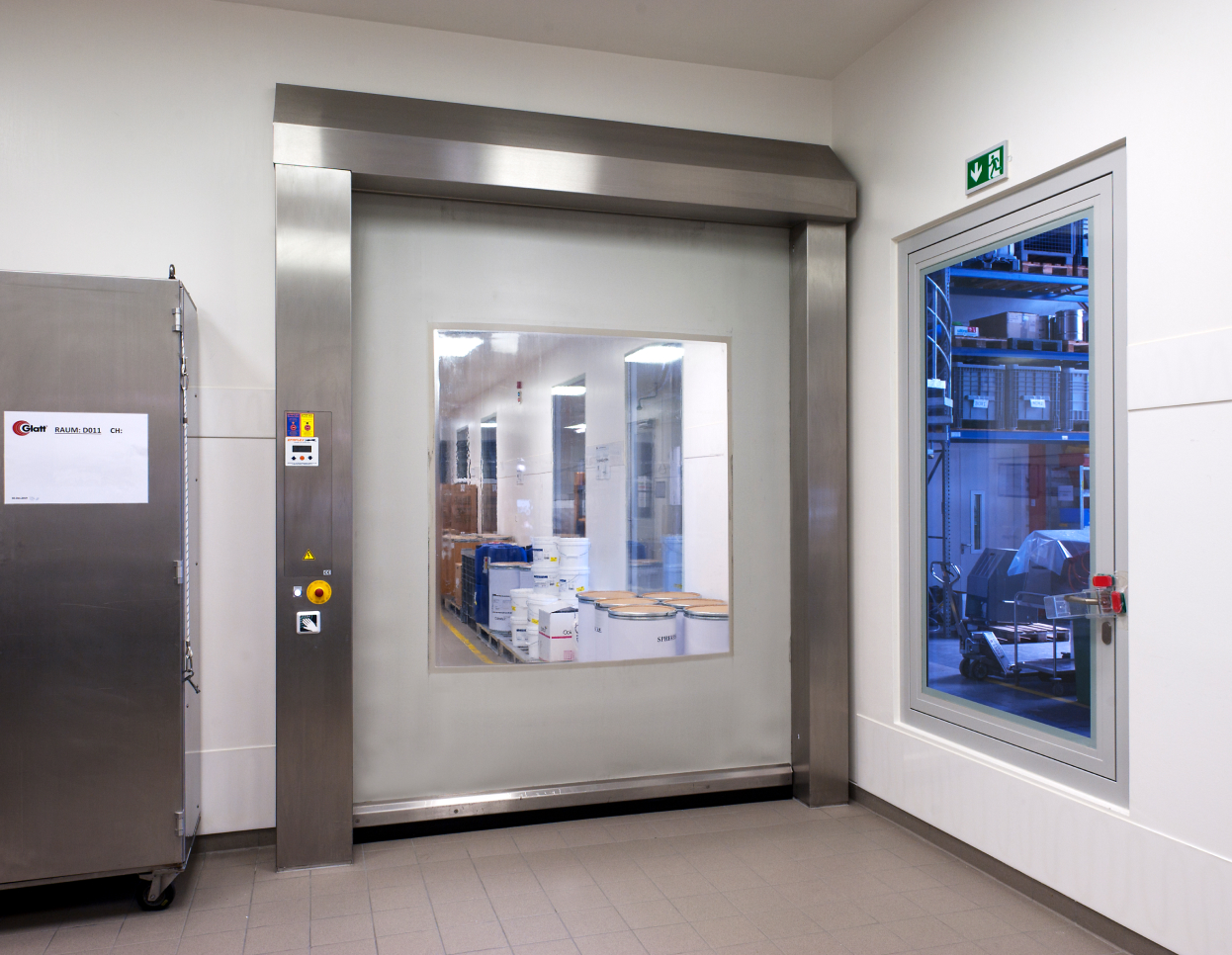

EFA-SRT® CR Premium
254
- Hohe Luftdichtigkeit
- Auch für Materialschleusen
- TÜV geprüfte ANNEX I und GMP Compliance
- ISO-Klasse 5 nach DIN EN 14644-1
- Öffnen bis zu 1,5 m/s
- Schließen bis zu 0,5 m/s
- Bis 200.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=2.500 mm x H=3.000 mm
EFA-SRT® CR Efficient
678
- Schmale Zarge für beengte Einbausituation
- Hohe Luftdichtigkeit
- Auch für Materialschleusen
- Öffnen bis zu 1,0 m/s
- Schließen bis zu 0,5 m/s
- Bis 100.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=3.000 mm x H=3.500 mm

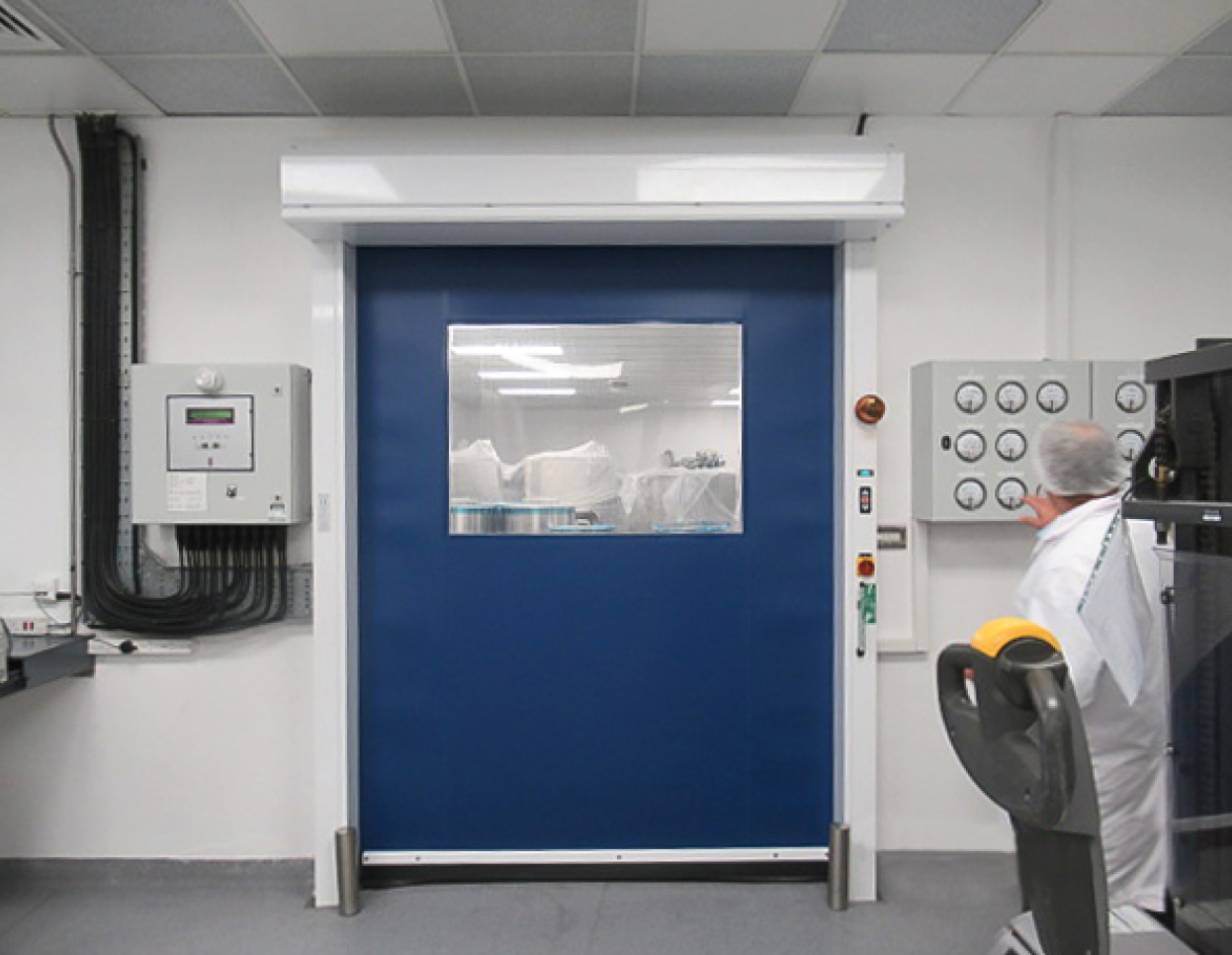

EFA-SRT® CR-C
679
- Edelstahl oder Pulverbeschichtung gemäß RAL
- TÜV-Zertifizierung für Reinraumklasse 6 oder 7 gemäß ISO 14644-1
- EFA-TRONIC® Steuerung vollständig in Konstruktion integriert (ISO-Klasse 6)
- Beidseitig mechanische Notentriegelung möglich
- Öffnen bis zu 2,5 m/s
- Schließen bis zu 0,75 m/s
- Bis 200.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=3.500 mm x H=3.500 mm
EFA-STT® CR
675
- Spiralvarianten: Rundspirale
- Das Torblatt besteht aus 70% kristallklarem Acrylglas
- Hohe Luftdichtigkeit
- Auch für Materialschleusen
- Öffnen bis zu 3,0 m/s
- Schließen bis zu 0,75 m/s
- Bis 200.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.000 mm x H=5.000 mm
EFA-SST® PS
278281304
- Spiralvarianten: Rundspirale, Niedrigsturz
- Platzsparende Bauweise
- Höchste Windbelastbarkeit
- Öffnen bis zu 2,0 m/s
- Schließen bis zu 1,0 m/s
- Top Sicherheitseinrichtungen
- Bis 200.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=6.100 mm x H=4.000 mm
EFA-SST® Classic
235236238243
- Spiralvarianten: Rundspirale, Ovalspirale, Niedrigsturz
- Doppelwandige Alu-Lamellen
- Höchste Windbelastbarkeit
- Öffnen bis zu 2,0 m/s
- Schließen bis zu 1,0 m/s
- Top Sicherheitseinrichtungen
- Bis 250.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=8.000 mm x H=7.000 mm
EFA-SST® Secure (RC4)
306
- Spiralvarianten: Rundspirale
- Resistance class 4 (Widerstandsklasse) nach DIN/TS 18194:2020 – RC 4
- Patentgeschützte Technologie
- Getestet und zertifiziert vom ift Rosenheim
- Automatisches Verriegeln bei jedem Schließvorgang
- Notöffnung durch vorgespannte Zugfedern
- Öffnen bis zu 1,0 m/s
- Schließen bis zu 0,6 m/s
- Bis 250.000 Lastwechsel p. a.
- Standard-Baugrößen bis B=4.000 mm x H=5.000 mm
EFA-SST® EX
284
- Spiralvarianten: Ovalspirale
- Als Außen- und Innentor geeignet
- Einsetzbar in den EX-Schutz-Zonen 1, 2, 21 und 22
- Öffnen bis zu 1,0 m/s
- Schließen bis zu 0,5 m/s
- Bis zu 200.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.000 mm x H=5.000 mm
EFA-SRT® EX
294
- Einsetzbar in den EX-Schutz-Zonen 1, 2, 21 und 22
- Öffnen bis zu 1,0 m/s
- Schließen bis zu 0,5 m/s
- Bis zu 150.000 Lastwechsel p.a.
- Standard-Baugrößen bis B=4.000 mm x H=4.000 mm
EFA-SST® TK-100
273
- Spiralvarianten: Rundspirale
- Einmalige Eintorlösung
- Zarge und Lamellen thermisch getrennt
- Nahezu hermetisch dicht
- Hohe Luftdichtigkeit
- Öffnen bis zu 2,0 m/s
- Schließen bis zu 0,5 m/s
- Bis 200.000 Lastwechsel p.a.
- U-Wert: bis 0,62 W/m²K
- Standard-Baugrößen bis B=4.500 mm x H=6.000 mm, max. 18 m²
